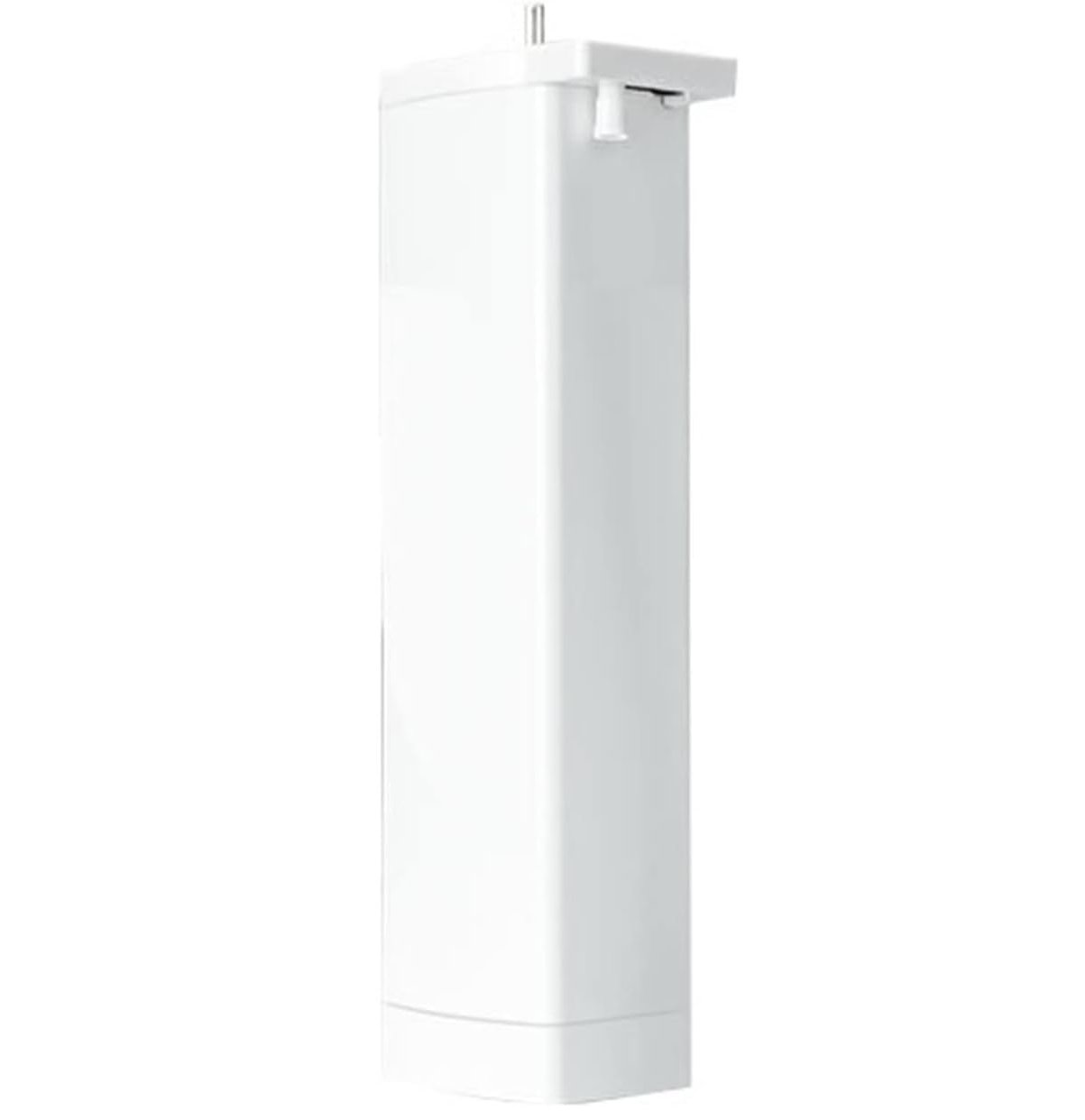

Безшумний мотор LIVOLO з фазним керуванням для Розумного будинку (VL-SHJ003)

Безшумний мотор з фазним або PIN керуванням Мотор має гнучку систему налаштування, що дозволяє підключати його до розумного будинку будь-якого виробника. 4 способи керування • Фазне керування, • Систему керування через PIN (сухий контакт), • Дистанційне керування за допомогою пульта, • Ручне керування у разі відключення живлення. Позначення Варіанти фазного підключення • Двопровідне керування: подача живлення на дроти L і N, можливе використання пульта дистанційного керування; усі інші дроти залишаються незадіяними та мають бути ізольовані. • Трипровідне керування: дроти Open, Close і N підключаються до контролера, можливе використання з контролером; інші дроти залишаються незадіяними та мають бути ізольовані. • Чотирипровідне керування: живлення дроти L (коричневий) і N (синій). Дроти Open (чорний) і Close (сірий) підключаються до контролера, можливе одночасне використання пульта дистанційного керування; жовто-зелений провід залишається незадіяним, його необхідно ізолювати. • П’ятипровідне керування: подача живлення на дроти L і N, дроти Open і Close підключаються до контролера, а жовто-зелений провід підключається до карткового реле, можливе використання пульта дистанційного керування, контролера та карткового реле. PIN підключення У цьому режимі використовується чотирипровідне підключення для керування моторизованими шторами через слабкострумові сигнали. PIN Дія 5 Загальний 5-2 Відкриття 5-3 Закриття 5-4 Зупинка Додавання пульта 1. Натисніть кнопку на двигуні. Світлодіодний індикатор блимне 1 раз. Продовжуйте тримати кнопку протягом 5-6 секунд, поки світлодіодний індикатор не почне світитися постійно (блакитним або зеленим). Відпустіть кнопку. 2. На пульті оберіть канал і натисніть кнопку програмування на зворотному боці пульта. Світлодіодний індикатор при цьому має згаснути, що означає успішне програмування двигуна. Скидання налаштувань двигуна 1. Натисніть кнопку програмування на двигуні протягом приблизно 5-6 секунд, поки світлодіодний індикатор не почне світитися постійно (блакитним або зеленим). Відпустіть кнопку. 2. Ще раз натисніть кнопку програмування на двигуні протягом 8-10 секунд, поки світлодіодний індикатор не погасне. Це означатиме, що налаштування двигуна були скинуті.
